SketchUp外掛教學｜三個最佳的SketchUp曲面外掛介紹(附外掛下載連結)

SketchUp Plugin外掛 2022-04-15

SketchUp外掛教學｜三個最佳的SketchUp曲面外掛介紹(附外掛下載連結)

此篇小文推薦三個最實用的SketchUp外掛，它們都是用來製造曲面的。曲面建模是SketchUp的痛腳，但是它們的研發人員一直不在這方面補充工具，也許是市場上的寫手早已提供非常好用的工具，他們無法超越吧!

以下三個工具不只是作者本人大力推薦，若你去搜網上高手寫的十大好用外掛，這三個一定是重疊的選項!

1、Bezier Surface
2、Fredo 6-Curviloft 工具箱
3、Extrude Tools 曲面放樣工具箱（TIG工具）

延伸閱讀：SketchUp外掛教學｜SketchUp外掛取得的方式

｜Bezier Surface

1. 基本資料與簡介

作者 : thomthom
需搭配外掛 : TT_Lib2
付費方式 : Donate斗內

Bezier Surface貝茲曲面工具特性介紹：

先產生可設定細分數的面，
提供點、線、面的控制點，自由在各方向拖動來設計多變的曲面
優點 : 可以非常自由的設計各種面的造型
缺點 : 拖動控制點的數值太自由無法數值化的操作，適於設計，不能做很精準的造型。

事實上，大半SketchUp外掛也都有此特質。畢竟「人如其名」，sketchup是草圖繪製(設計用軟體)的高手!
以下兩個模型是筆者用Bezier Surface練習繪製的模型：

2. 操作簡要說明

工具箱內容 :

各種控制點 : 點、線、面可分別調控 :

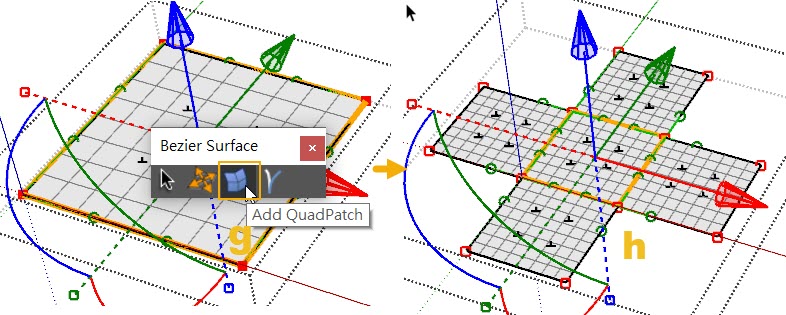

可在指定的邊，旁邊新增貝茲曲面 :

｜Fredo6-Curviloft

1. 基本資料與簡介

作者 : Fredo6
需搭配外掛 : LibFredo6 12.4a or higher
付費方式 : Fredo6Bundle2022 license (8 plugins): $40
建議採購如上，40美元(Fredo6寫的八個好用外掛)如下：RoundCorner, JointPushPull, Curviloft, FredoScale, TopoShaper, Curvizard, VisuHole, ToolsOnSurface

Curviloft 曲線放樣工具特性介紹:

用已知的曲線或曲面產生3D曲面或曲面量體
分成開放曲線、一個路徑兩個截面、封閉曲線三種造型方式
優點 : 可以非常自由的設計各種面的造型
缺點 : 操作時會產生多選項的對話窗，需要花點時間了解細節

這是超級實用的外掛，可以蠻直觀的建立想設計的曲面量體，他的八個好用外掛可以一起購買，CP值很高。

以下兩個圖像是筆者用Curviloft 曲線放樣，練習繪製的模型：

2. 操作簡要說明

工具箱內容 :

a loft by spline曲線成面

操作對象:開放式曲線，使形成曲面
全選 / 左鍵icon

b loft along path 面與路徑成面

一條曲線、一個曲面的輪廓線，即可操作

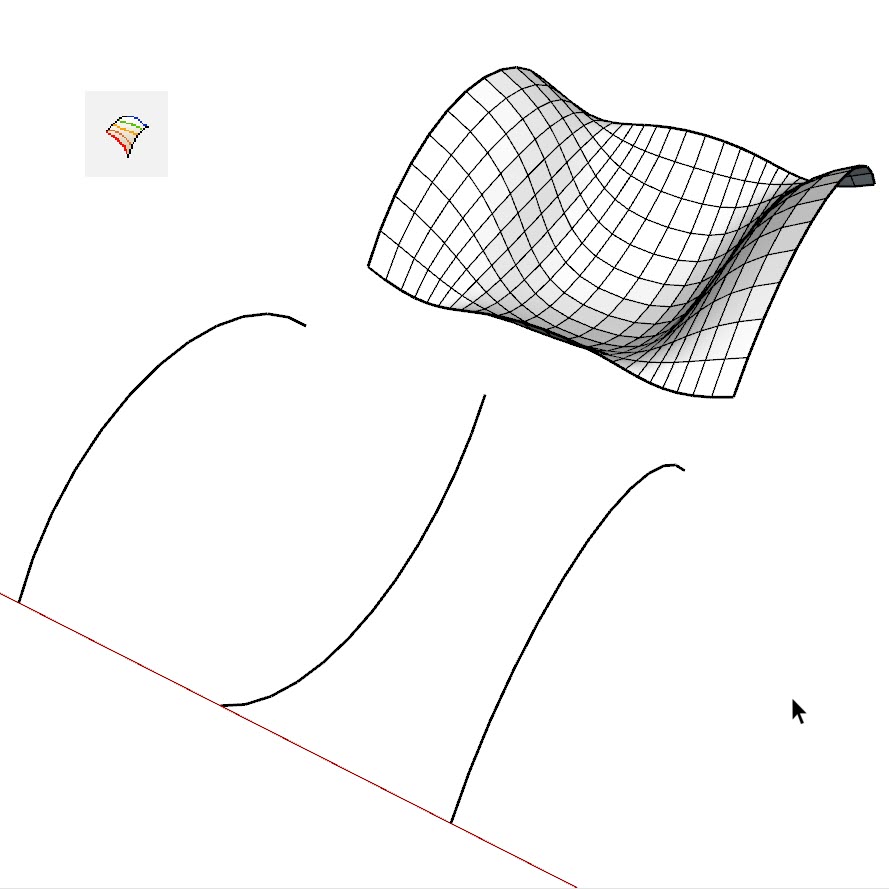

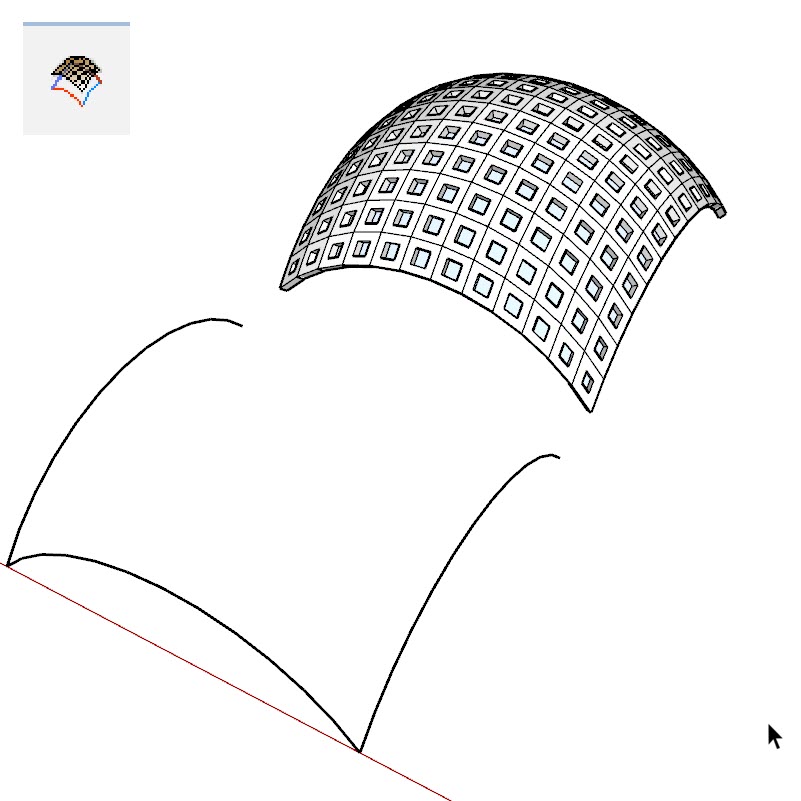

c skin contours 線框成面

線框成面是最常用的曲線成面工具，它的特質是要用封閉的線框

skin contours 線框成面

｜Extrude Tools 曲面放樣工具箱(TIG工具)

1. 基本資料與簡介

作者 : TIG
需搭配外掛 : 無
付費方式 : Donate斗內

Extrude Tools 曲面放樣工具特性介紹：

提供多樣化的工具，可以製造曲面，曲面結構和支撐曲面的結構
需先繪製心中想設計的曲線和路徑，再開始操作工具
優點 : 工具箱產生曲面的工具多樣化
缺點 : 01.工具箱有多個操作按鈕、功能較多，學習有些難度； 02. 操作工具時，逐步出現選項(而非對話窗)，有點礙手

此工具需具備「定位點、線，繪製曲面外觀的基本能力」才能上手(其實Curviloft也一樣)，建議配合BezierSpline(貝茲曲線)和TIG-weld(焊接)

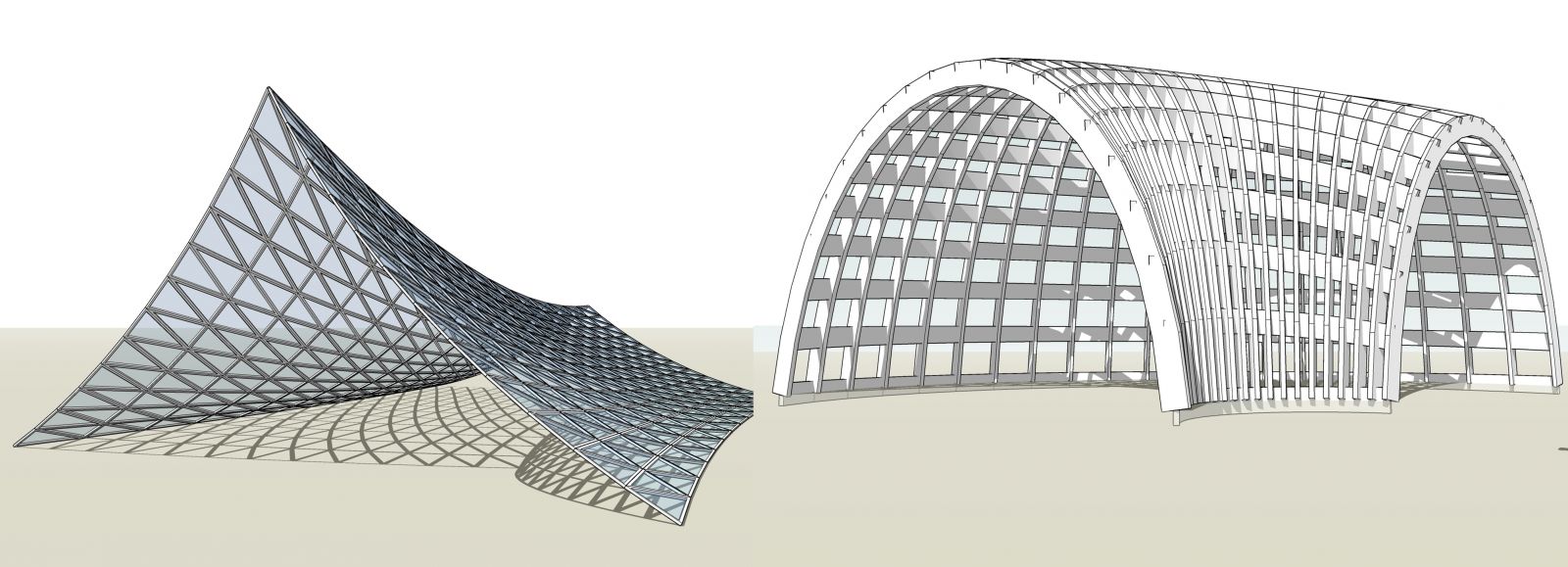

以下兩個圖像是筆者用Extrude Tools曲面放樣，練習繪製的模型：

Extrude Tools 曲面放樣工具

2. 操作簡要說明

工具箱內容 :

a Extrude Edges by Rails 曲線順路徑擠出成形

b Extrude Edges by Rails to Lattice邊線順路徑擠出(曲線)、形成陣列格子

Extrude Edges by Rails to Lattice邊線順路徑擠出曲線形成陣列格子

c Extrude Edges by Loft 開放邊線成形

d Extrude Edges by Edges折線或曲線成形(兩個曲線都必須建立群組)

e Extrude Edges by Vector曲線順軸向擠出成形

f Extrude Edges by Vector to Object將圖形順指定方向擠出至物體

g Extrude Edges by Lathe曲線繞軸旋轉成形

h Extrude Edges by Faces順路徑擠出斷面

筆者操作，有bug，網路上也有朋友反應錯誤可能是版本問題。

i Extrude Edges by Rails by Faces曲線順路徑擠出成形、形成陣列格子

j Extrude Edges by Offset偏移曲線成面

和sketchup內建偏移工具類似，僅增加「自動補線成面」的功能。

-------------------------------------------------------------

● 後記，此外掛將曲線轉為曲面的功能非常強大，唯一的小問題是會在操作完成出現很多對話窗，主要是讓你選擇：
