SketchUp外掛教學|用切片外掛輕鬆做個曲面造型戶外座具(附外掛下載連結)
很久之前我們有介紹過切片外掛工具,這篇文章再介紹一次Slicer, 這個外掛的全名是TIG_Slicer_v6.0.rbz,
文章下面附有下載連結,歡迎大家下載下來一起跟著嘗試看看。
延伸閱讀:SketchUp外掛教學|切片造型繪製
|A模型操作步驟
a 繪製一個站立的矩形,當做尺寸參考,建立成群組

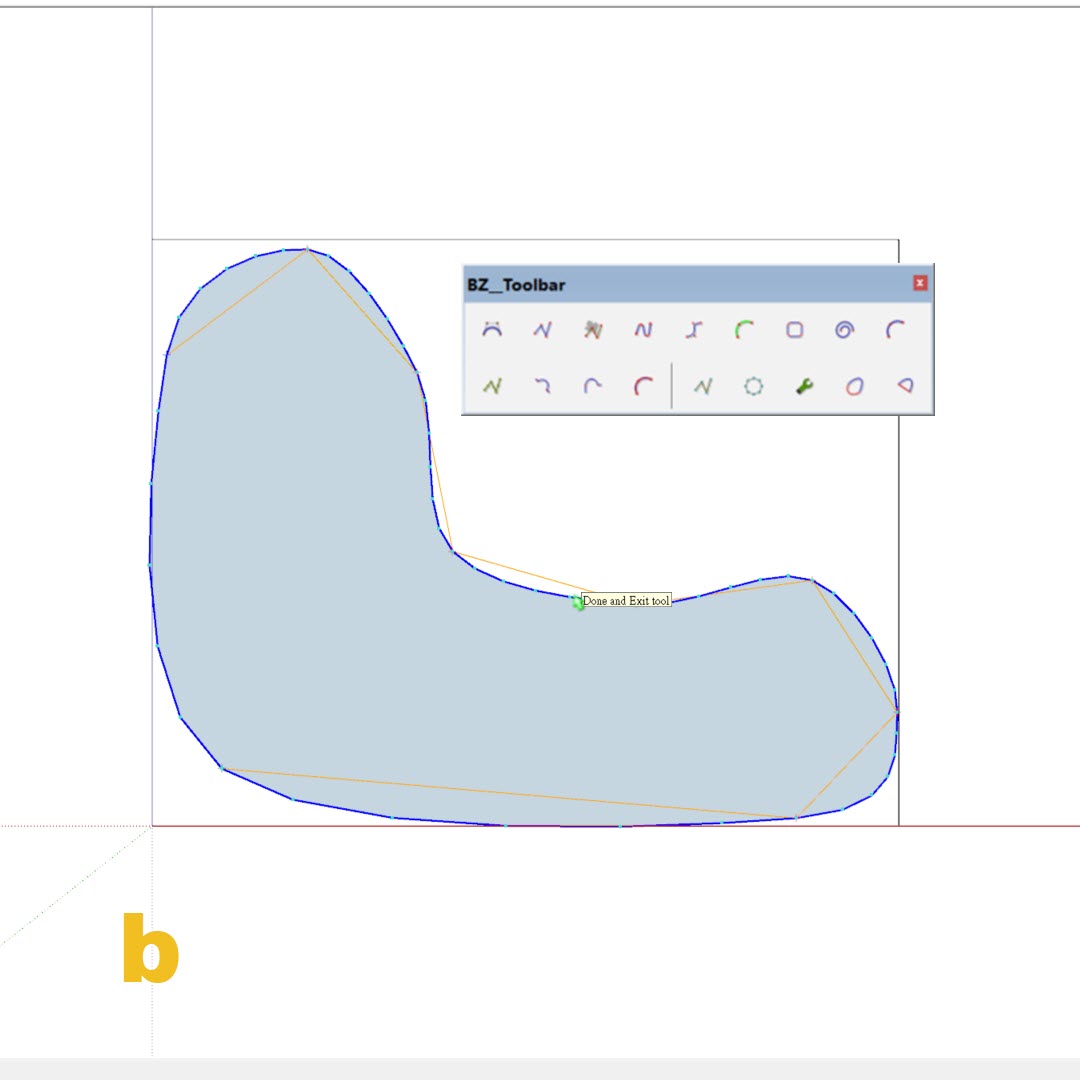

b 用BZ_Toolbar在參考矩形上繪製戶外座具的斷面,建成群組
c 用推/拉工具,推出座具長度,形成座具量體
d 操作Slicer 工具箱第一個工具Slicer5,在跳開的對話窗設置參數如圖,接著會跳出第二個對話窗,設置分割數量
e 切片狀的戶外座具已產生
f 將切片柔化,上了木紋材質後的成品圖
|B模型操作步驟
以下再介紹此外掛另一個操作方式,製造繞著Z軸的環繞切片:
a 繪製一個參考用的圓,用編輯群組的方式操作路徑跟隨
b 產生戶外座具的量體
c 選取戶外座具,左鍵Slicer,設定參數如圖
d 完成切片狀的戶外座具
|切片外掛下載
附上SketchUp外掛Slicer的下載連結,有興趣的朋友可以試著玩玩吧!
-------------------------------------------------------------
