▌SketchUp 2022上市！新增與改善：關於LayOut

｜LayOut 2022來了!

2022/1/25SketchUp官方推出了最新的2022版本，當然LayOut也跟著升級了，

雖然今年的新增內容不多，但我認為此次不論是SketchUp或是LayOut很多改善都是針對UI/UX(使用者介面與體驗)的方向進行優化，讓我們在使用上更順手，

另外也有些部分可能是針對SketchUp平板用app繪圖時更便捷 (目前僅有beta版)。

了解LayOut2022的更新前，先認識SketchUp2022的改進吧→ ▌SketchUp 2022上市！新增與改善：關於SketchUp

｜新增與改善功能

(1) 快速縮放

操作LayOut時，一般我們常會使用滑鼠滾輪中鍵縮放畫面，但當畫面複雜度高時，要快速拉近小範圍的部分有點費力，也有可能在縮放畫面時電腦突然卡住，

LayOut2022新增快速縮放的功能，選取你想拉近的場景、標註等物件，

按右鍵，點選「縮放選取」（快捷鍵Windows：Alt + Z / Mac：Option + Z）即可快速拉近。

-------------------------------------------------------------------

(2) 尋找與取代文字

施工圖面上的文字都設定好了，可是卻碰到文字想修改成其他的文字嗎? 當然你可以點進文字編輯狀態中修改，

不過LayOut2022新增了尋找與取代功能，在文字工具列表中選擇「尋找」（快捷鍵Windows：Ctrl + F / Mac ：Command + F），

第一個欄位輸入要被修改的文字，如果畫面上有多個文字符合你輸入的關鍵字，這些文字會同時被選取，再於第二個欄位輸入要替代的文字，最後按下替換或全部取代後即自動修改文字。

尋找與替代文字

-------------------------------------------------------------------

(3) 關於自動圖文集、自動標籤、自動文字的更新

3-1 引出文字增加標註內容

使用引出文字(標籤文字)的時候，除了手動輸入文字外，也可以下拉選單選擇其他存在於模型的資訊。

LayOut2022版本在引出文字的下拉選單中新增了多項內容，可標註的內容包含「場景名稱」、「兩種樣式的比例標示」、「群組或元件名稱」，「體積」(中文版翻譯為磁碟區)、「表面面積」、「座標點」。

-------------------------------------------------------------------

3-2 剪貼簿自動標示標籤(Auto-Text Enables)

這個自動標示標籤必須要先操作找回中文版剪貼簿後才能看的到喔!

請參考：LayOut教學｜找回LayOut中文版完整圖框與圖塊

只要是TB-開頭的剪貼簿，都新增了這一頁Auto-Text Enabled，這裡面包含

圖面註解名稱：可自動標示匯入的SketchUp場景名稱與比例
自動增序符號：使用後可依序新增符號數字(或英文字)

不過很遺憾的是，這系列的剪貼簿原本就是英文版，將圖塊拉到繁體中文版的畫面後會出現亂碼，這是我目前測試的結果，針對這個部分我想官方並不會做修正(笑)，所以我們還是使用舊有的方式新增圖名吧!

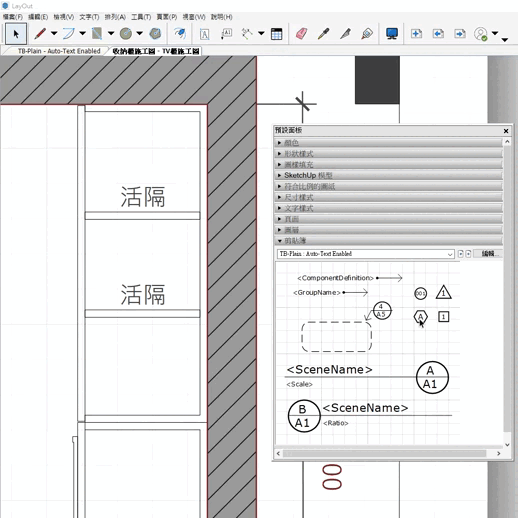

另外一項自動增序符號圖塊我覺得就相當方便了，將剪貼簿Auto-Text Enabled中帶有數字的符號拉出後，他會自動排序，數字的形式可以從自動圖文集中設定。

在自動圖文集內，除了能修改數字的形式外，也可以修改順序增量的標準，需要標註間距、等高線等等相當便利。

自動增序

-------------------------------------------------------------------

3-3 頁碼與頁面計數

原本的自動圖文集中就有頁碼這個設定項目，LayOut2022版本則新增了「頁面計數」，兩者有些差異喔!

「頁碼」會跟著施工圖頁面遞增而改變數字；「頁面計數」顧名思義就是計算施工圖的頁數，

可以是整份施工圖的頁數總和，也可以指定從哪一頁開始計算頁數，這個部分都可以在自動圖文集設定。

例如下圖共有三頁施工圖，視為一個系列，要設定成3-1頁、3-2頁這樣的形式時就可以搭配兩者使用。
