SketchUp外掛教學|如何用外掛做彎曲冲孔板? (內文附外掛下載連結)
SketchUp外掛(plugin)很多,我將它分成幾種類型:
- 補充原本skp基礎建模工具不足
- 曲線與曲面與編輯
- 不規則造型與編輯
- 產生建築量體的快速建模工具
剛開始玩外掛也是蠻混亂的,因為太多了、也不知從何開始,很多朋友應該和我一樣吧?遇到建不出來的,就開始找網路資訊。或是有人分享就下載來使用看看。但是這樣子弄,好像頭痛醫頭,腳痛醫腳,終究不是辦法吧!
因此,我就想要開始分類,且依建模的基本原理,再歸納出造型的原理來分類它。
以下這張圖取自網路,出處為 https://www.archdaily.com/

想要將圓弧形沖孔版建成模型,我的邏輯是:
- 建立一片站立的矩形(不需外掛)
- 在矩形上做分割(不需外掛)
- 在分割的三角面上製造陣列的冲孔(用1001-bit的Create Screen產生格柵與開口)
- 將冲孔板彎曲(用Freod6-FreodScales的 徑向彎曲-自由)
-------------------------------------------------------------
第一步:建立站立的矩形,預備分割成三角面
a 矩形工具,配合鍵盤方向鍵左鍵,建立在紅、藍軸向平面的矩形
b 依參考圖,需分割成三角面,選擇邊線/右鍵/下拉功能表中選分割

b 依參考圖,需分割成三角面,選擇邊線/右鍵/下拉功能表中選分割

-------------------------------------------------------------
第二步:分割成三角面
c 用直線工具鎖點畫線(已被分割)
d 偏移複製(因不同的三角面製造沖孔,會不小心冲孔於分割線上)

-------------------------------------------------------------
第三步:用1001-bit產生格柵工具製造陣列的冲孔

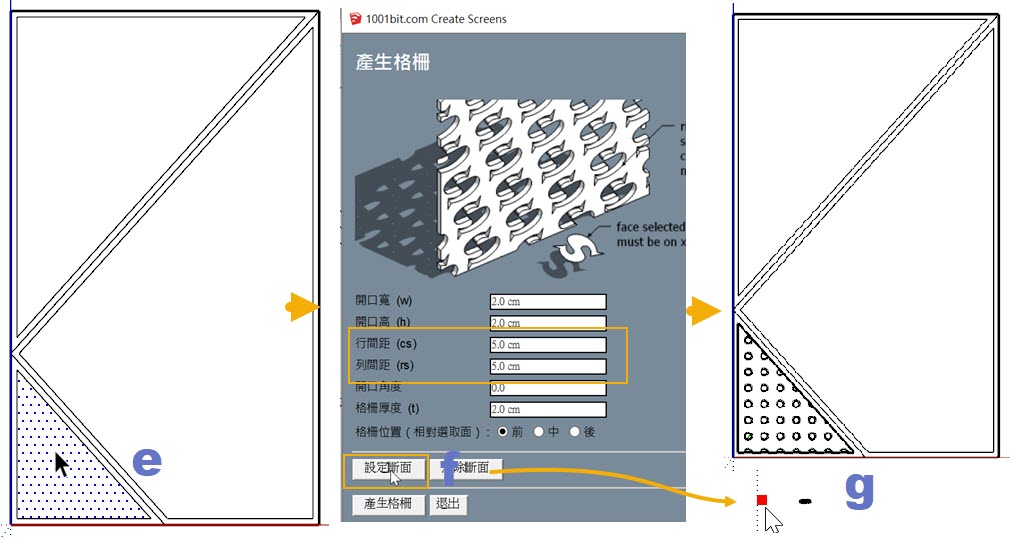

e 選擇欲冲孔的面(有兩種操作方式,這是其一),左鍵使用格柵工具
f 跳開對話窗,設定參數
此工具可以製造矩形孔或方孔,先設定開口長、寬;也可製造自訂形狀冲孔,皆需設定行間距與列間距
此案例為自訂形狀冲孔,需先設好行與列的間距
g 設定完成參數後,左鍵設定斷面,再左鍵自訂的形狀,冲孔操作完成

-------------------------------------------------------------
第四步:生成單面冲孔板
h 依上述操作流程,再將另外兩個三角面,製造陣列的冲孔
i 以下操作是將自動產生有厚度的冲孔改成單面冲孔板,以利較快速的操作,將自動產生有厚度的冲孔板群組分解,再將不用的線與面刪除
j 單面冲孔板已完成

-------------------------------------------------------------
第五步:將單面冲孔板彎曲
k 用FredoScale將冲孔板彎曲
這是Fredo6-FredoScale工具箱最右側的一個工具 — 徑向彎曲
先選擇欲操作的量體,左鍵第一個點,定位圓心、左鍵第二個點決定轉軸方向。
再左鍵一次,開始拖曳轉動。此案例轉動彎曲90度,按Enter,操作完成
l 製造完成的彎曲冲孔板,因為外掛的運算,產生大量的三角面,有蠻明顯的線,將它上個灰色的材質,再開啟陰影,就不太明顯了

-------------------------------------------------------------
第六步:拍張正方形的照片
m 用高級鏡頭工具,匯出成正方形的jpg圖片
操作方法請參考另一篇文章: https://www.solarsystem3d.com.tw/blog-detail/49


-------------------------------------------------------------
延伸課程:高階建模|SketchUp 外掛運用 (全集)
延伸文章:SketchUp外掛取得的方式
延伸文章:外掛安裝的方法
