｜全新的SketchUp LayOut 2021

上一篇提到SketchUp在市場的普及率已越顯地位，LayOut施工圖成為設計師新追求的最佳幫手!

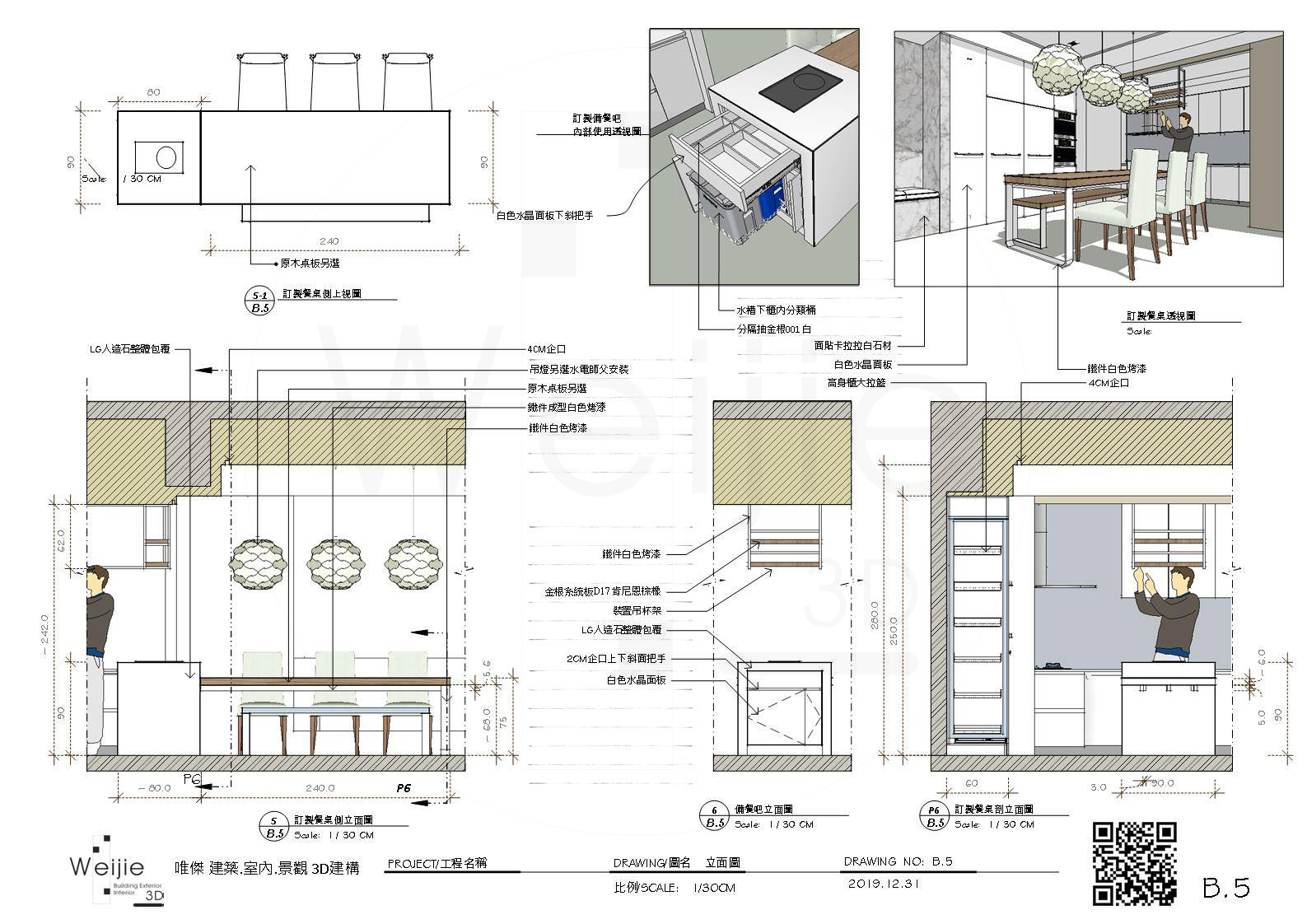

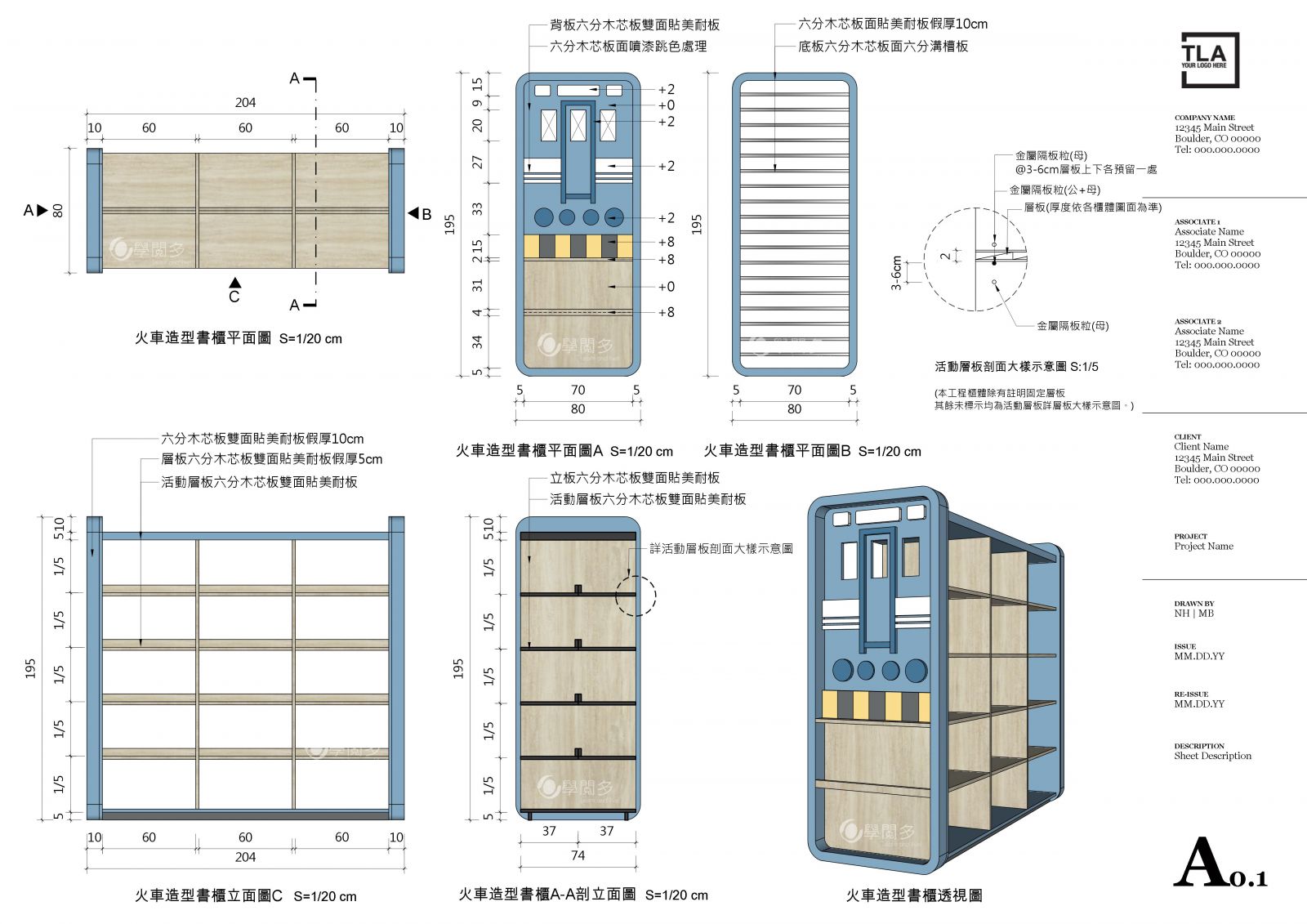

能將已完成的SketchUp模型快速轉換成施工圖，不僅能做出美觀又直觀的彩色施工圖，改圖更是大大節省設計師寶貴的時間!

我們自2018年開始將多年的彩色施工圖課程陸續上架在我們的影音平台，為設計師們提供更多元且彈性的學習方式，

已經有許多人加入我們的學習行列，如果您也在找尋適合空間設計產業的3D繪圖軟體及課程，但卻擔心學習成果是否如預期，

請繼續往下觀看，我們設計的LayOut 彩色施工圖課程大綱，以及最新一期的學員們的課後練習作品吧!





相關推薦文章：SketchUp 2021 3D實務建模 學員作品賞析

相關推薦文章：Enscape3.1 全新版本 教學內容&學員作品



---

｜LayOut 彩色課程大綱與學員課後作品



LayOut2021 第一堂教學大綱｜

• SketchUp檔案管理的優勢與原則
• 檔案管理三大層面的實際操作-標記、大綱、場景
• 加快繪圖速度的綜合設定
• 施工圖場景設定重點與方式
• 舊版本設定場景時常發生的錯誤
• 找回LayOut完整範本與剪貼簿圖塊

 ​​第一堂課程作業｜重於SketchUp模型檔案管理





LayOut2021 第二堂教學大綱｜

• LayOut基礎製圖概念與流程
• 開始製圖的準備-介面、圖紙、單位
• LayOut形狀工具操作與編輯方式
• 施工圖練習Ⅰ-場景編排、模型比例、樣式設定
• LayOut排版重要邏輯-圖層與頁面的關係
• 施工圖練習Ⅱ-尺寸與文字標註

 ​​第二堂課程作業｜著重於排版與尺寸文字標註





LayOut2021 第三堂教學大綱｜

• 公司圖框的準備與自動圖文集應用
• 室內實例演練-剖面施工圖的安排
• 在LayOut補剖面圖、剖面填充的作法
• 在LayOut建立大樣圖
• 自製LayOut剪貼簿圖塊

  ​​第三堂課程作業｜著重於剖立面施工圖






LayOut2021 第四堂教學大綱｜

• 製作平面施工圖的SketchUp事前準備
• 在LayOut中自訂常用排版工具列
• 平面配置圖製作技巧-疊圖
• 天花燈具圖製作技巧-圖塊安排應用
• 水電弱電圖製作撇步、燈具迴路圖練習
• 連動Excel表格的方式

   ​​第四堂課程作業｜著重於平面施工圖



---

更多精彩學員作品









---
