Rhino教學｜VisualARQ 3 BETA版簡單測試分享
本篇文章轉載自HJ PLUS.DESIGN 加號設計 徐灝 老師，老師為Rhinoceros3D Lv.1 &0 Lv.2 原廠國際認證暨授權講師，擁有多年實作與教學經驗。
原文連結→ https://www.hjplusdesign.com/visualarq-3-beta-quick-test/
VisualARQ是西班牙公司AsuniCAD開發，運行於Rhino環境下的建築及室內設計外掛，這隻工具不是單純針對幾何建模，近幾年開始從操作及建模方式逐漸向現今主流BIM工具如Revit, ArchiCAD看齊，透過樹狀結構讓使用者可以有效率的整理模型對其建置資訊，並篩選擷取；同時也將Rhino本來在建築圖學的弱點補足。
筆者第一次接觸的VisualARQ應該是2011年，當時的版本還停留在1.2，2017年推出了2.0版本，此時我們正式開始撰寫VisualARQ建築實務應用相關的的書籍，但是由於這個版本筆者認為要作為一個能夠完整處裡一個專案的”類BIM”設計工具還有所落差，我們陸續也開了不少wish list給原廠，因此這本書雖然內容已經完成但尚未發行出版，然後VisualARQ3來了……書又可以繼續寫了？（謎之音：不要為自己的偷懶找藉口~）
時至今日，本次更新推出的功能讓筆者相當驚喜，一方面是之前開的wish list幾乎都被採用，另一方面是由於本次更新，筆者認為VA又距離理想中的BIM設計工具更進一步。
本次更新重點節錄
本篇文章是節錄幾個筆者覺得有感的新功能，想看全部官方公布的VisualARQ3更新內容可以看連結 https://www.visualarq.com/features/v3/
以前在Rhino環境是沒有給建築用的軸線物件，通常都是自己建立圖塊。VisualARQ3提供了可以自動編號並且在平立面同時顯示的軸線，並且可以在繪圖時鎖點。
(VisualARQ3柱軸線)
明細表一直是BIM環境必備品功能，以往在原生Rhino的環境下，我們可以透過圖塊搭配grasshopper做到簡單的數量計算，但是限制不少也相對麻煩。而BIM系統是透過品類建立完整的樹狀結構，進而計算所需的資料，而VA3改良了不少明細表的功能，下面介紹幾個本次更新筆者覺得有感的明細表功能：
‧ 明細表與模型互動
VisualARQ2的明細表只能透過模型空間的物件呈現，並且沒有編輯功能，VisualARQ3提供了更為完整的明細表編輯工具，讓使用者可以在明細表點選物件的同時直接在模型空間中選取相對應的物件。
(點選明細表的”Door”，模型空間中相對應的門物件也亮顯出來)
--------------------------------------
‧ 明細表列表
VisualARQ3提供了明細表下拉選單，不用再像VisualARQ2在模型空間放一堆表格，有需要再叫出來即可。
(明細表下拉選單)
--------------------------------------
‧ 明細表加總
空間面積也在能明細表中加總（請看官方公告）
--------------------------------------
‧ 明細表包含/排除物件
VisualARQ3可以自行增減需要放在明細表的物件。
(明細表自訂排除或添加物件)
--------------------------------------
‧ 匯出明細表
支援直接將明細表以CSV格式匯出。
(匯出明細表)
--------------------------------------

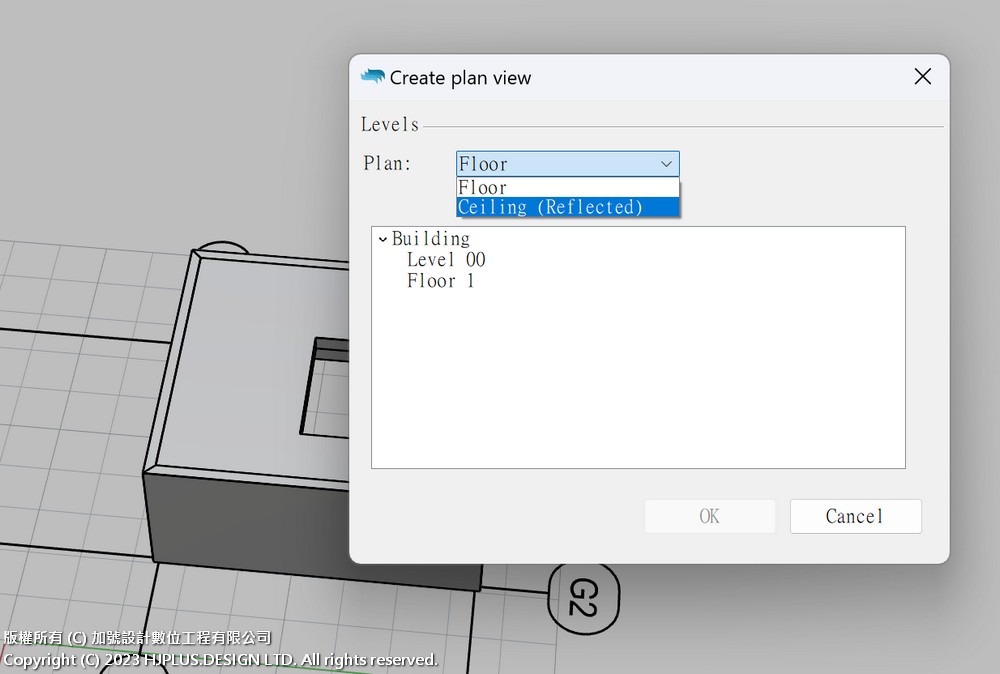

‧ 反射天花平面
這個就不用解釋了，總之就是敲碗很久的功能終於出來了。
--------------------------------------
‧ 衝突檢討面板及匯出報表
針對衝突的物件建立列表，並且將衝突的面積或距離量化，也可以匯出報表，即便是單純使用Rhino的幾何物件建模也可以使用VisualARQ的這個功能。
(衝突檢討面板)
--------------------------------------
‧ 透過樣式編輯標籤內容
VisualARQ2必須個別對每一個標籤進行編輯，例如今天使用者如果要建立一個類型註記就會需要透過更改個別TAG裡的lable引數來讀取模型資料，VisualARQ3則是建立在樣式裡面，這樣就會更接近Revit中的類型標籤用法。
(標籤可以用樣式設定修改要帶入的引數)
(標籤可以用樣式設定修改要帶入的引數)
--------------------------------------
‧ 更多Grasshopper功能
VisualARQ一直以來都很依賴Grasshopper的功能，很多目前不支援或是開發中的功能都可以透過GH自行開發，也包含樣式跟元件等等，因此對於原本就熟悉Rhino或GH的使用者來說是相當友善的。
(VisualARQ環境下的Grasshopper功能)
VisualARQ目前要作為可以跟當前主流BIM工具抗衡的軟體可能還要漫長的一段時間，畢竟開發能量有差，背景也有差。但是撇開BIM不談，VA如果作為一個小型建築或室內設計面向的工具，其實是具備一定潛力的。例如這個軟體建構於強大的Nurbs建模軟體Rhino3D之上；幾乎無限大的擴展性；跟其他平台的資料交換能力，甚至於搭配上Rhino本體以及VisualARQ的軟體成本就顯得具備相當的競爭力（購買Rhino以及VisualARQ請點我）。
建築設計工具發展至今，其實建模本身已經不是什麼黑科技，而是如何將模型中帶有的資訊加以利用才是各大公司的兵家必爭之地。對於終端使用者來說，如果今天只是將模型用於效果圖或模擬，即便是現在很夯的AI算圖（延伸閱讀：【Tips】使用Rhino+GH連動StableDiffusion進行AI繪圖(透過AmbrosinusToolKit外掛)），其實也只是利用了模型的幾何資訊而已，相當可惜。
筆者認為，既然都要做模型了，圖說效果圖其實都可以是資訊模型的副產品，想要改變工作流程，就得先面對跳脫傳統用線條表示建築物件的工作形式，而是以「所見即所得」為主軸，每一個物件都是獨立個體的物件導向模式，而Rhino+VisualARQ就是一個可以嘗試的組合。想導入BIM相關的工作流程，或者是很單純就是想改善設計工作中2D與3D反覆來回的惡性循環，歡迎跟我們聊聊。
